BLC-MBUS-250
Bramka M-Bus/BACnet IP
OPIS

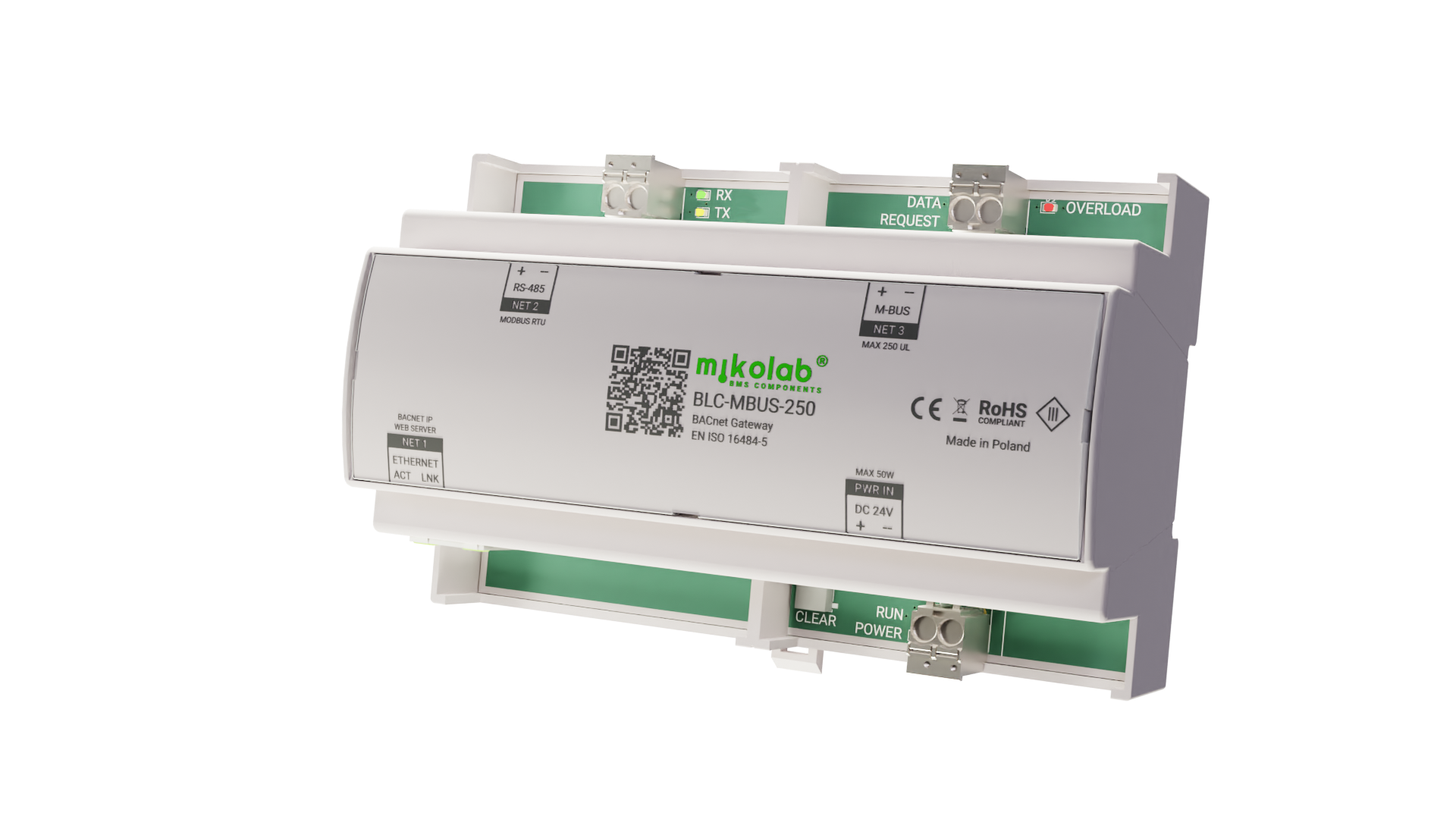

Bramka BLC-MBUS 250 przeznaczonona jest do integracji wodomierzy, ciepłomierzy, liczników energii i innych urządzeń pomiarowych posiadających porty M-Bus lub Modbus RTU. Pozwala wyszukać i skonfigurować liczniki, a następnie zmapować ich rejestry na standardowe obiekty BACnet. Konfiguracja urządzenia odbywa się przez przeglądarkę internetową za pomocą wbudowanej strony www. Dodatkowo dostępny jest wirtualny port COM, który umożliwia zdalny dostęp do liczników za pomocą innych aplikacji diagnostycznych.
PODŁĄCZENIE ZASILANIA
PODŁĄCZENIE M-Bus
PODŁĄCZENIE RS-485
WYMIARY
SPECYFIKACJA
| Zasilanie | |
| napięcie | DC 24 V (± 15%) |
| pobór mocy | max 50 W |
| wskaźnik led POWER | obecność zasilania |
| wskaźnik led RUN | miga gdy urządzenie pracuje |
| Ethernet | |
| prędkość transmisji | 10/100 Mb/s |
| EIA-485 | |
| protokół | Modbus RTU |
| prędkość transmisji | 300, 2400, 9600, 19200 bit/s |
| wskaźnik led TX | miga podczas nadawania |
| wskaźnik led RX | miga podczas odbioru |
| M-Bus | |
| napięcie jałowe | 40 V |
| prąd maksymalny | 200 mA (licencja na 50 liczników) |
| 270 mA (licencja na 100 liczników) | |
| 350 mA (licencja na 150 liczników) | |
| 420 mA (licencja na 200 liczników) | |
| 500 mA (licencja na 250 liczników) | |
| Obudowa | |
| materiał | samogasnący PC/ABS |
| stopień ochrony IEC60529 | panel czołowy IP40 |
| korpus ze złączami IP00 | |
| wymiary DIN43880 | 8 modułów po 18 mm |
| wymiary WxSxG | 91 x 143 x 62 mm |
| waga | 302 g |
| Złącza | |
| rodzaj | sprężynowe |
| wypinane | tak |
| przekrój żyły | 0,14 - 2,5 mm2 |
| Montaż | |
| tablice rozdzielcze | DIN43880 |
| mocowanie | na szynie TH35 (IEC60715) |
| orientacja | pozioma dla poprawnego chłodzenia |
| Środowisko pracy | |
| temperatura | -30..50°C |
| wilgotność względna | 10-90% (bez kondensacji) |
VIDEO
M-Bus to BACnet - Skrócona instrukcja
Mapowanie rekordów M-Bus na obiekty BACnet
Modbus RTU/TCP - Skrócona instrukcja
Mapowanie rejestrów Modbus RTU/TCP na obiekty BACnet
DO POBRANIA
Karta katalogowa EN. pdfNOTY WYDANIA
Zgodnie ze standardem BACnet®, oprogramowanie układowe sterownika składa się z dwóch elementów: Firmware_Revision (R), związanego z protokołem BACnet® oraz Application_Software_Version (S), związanego ze sprzętem. Oba elementy są rozwijane i numerowane niezależnie, natomiast plik z oprogramowaniem aktualizacyjnym zawiera oba komponenty.
R 2
S 1.3.3
(rekomendowany)
- poprawiono zgłoszone błędy
- zwiększona stabilność i wydajność systemu
R 2
S 1.3.0
- Dodano funkcjonalność zmiany czasu przez interfejs WWW
- Dodano wysyłanie I'am i żądania synchronizacji po starcie urządzenia
- Poprawiono odczytywanie liczników Modbus RTU
- Poprawiono obsługę nazw obiektów BACnet dla liczników Modbus
- Dodano ikony stanu portów w zakładkach
- Poprawiono błędy w mechaniźmie aktualizacji
- Od tej wersji zablokowano downgrade do wersji 1.2.x
- Dodano testową wersję archiwizacji pomiarów w obiektach Trenlog (wymaga ona dodatkowej licencji)
R 2
S 1.2.4
(wersja testowa)
- Zawiera krytyczne błędy
- Należy zaktualizować do 1.3.x
R 2
S 1.2.3
(wersja testowa)
- Zawiera krytyczne błędy
- Należy zaktualizować do 1.3.x
R 2
S 1.2.2
R 2
S 1.2.1
(przejściowy z 1.1.x do 1.2.x)
R 2
S 1.2.0
(wersja testowa)
R 2
S 1.1.23b2
R 2
S 1.1.22
- Zmiany naprawiające błędy i podnoszące wydajność:
- poprawiony mechanizm ładowania dużej listy liczników
- przyśpieszony start bramki z dużą ilością liczników
- przyśpieszone ładowanie konfiguracji z pliku
- przyśpieszone odtwarzanie kopi konfiguracji przez BACnet
- wysyłanie SND_NKE przed wybraniem SEC
- po przywróceniu ustawień domyślnych, BACnetID przyjmuje wartość SN
- Procedura aktualizacji, gdy nie ładuje się lista liczników:
- Wykonać backup przez BACnet
- Na stronie konfiguracyjnej, przejść na zakładkę Settings
- Nie włączać zakładki M-Bus to BACnet, aż do zakończenia aktualizacji
- Zresetować bramkę przyciskiem na stronie
- Poczekać, aż bramka się włączy i odtworzy konfigurację
- Wykonać aktualizację
R 2
S 1.1.20
- Zmiany:
- sprawniono działanie przez VPN i łącza gorszej jakości, poprzez zmniejszenie ramki TCP
- poprawiono przewijanie przefiltrowanej listy liczników - Znane problemy:
- po przywróceniu ustawień fabrycznych przyciskiem, BACnet ID przyjmuje wartość 153010
R 2
S 1.1.19
- Dodano obsługę obiektu Positive Integer Value (PIV)
- Dodano obsługę znaków diakrytycznych
- Ogólne:
- zwiększona stabilność i wydajność systemu
- przyśpieszony mechanizm aktualizacji
- poprawiona obsługa BACnet broadcast - Nowe funkcjonalności zakładki Settings:
- import/export konfiguracji sterownika do pliku
- zmiana portów IP
- zmiana domyślnego portu http na 80
- konfiguracja BACnet ID i Device name
- reset sterownika - Nowe funkcjonalności zakładki M-Bus to BACnet:
- import/export do pliku ustawień mapowania licznika
- konfigurowalny dodatkowy czas timeout podczas wyszukiwania
- maska ograniczająca zakres wyszukiwania Secondary
- połączenie bezpośrednie PTP po adresie 254
- zmiana adresu primary i prędkości licznika przez M-Bus
- odczyt pamięci EEPROM i RAM licznika
- wybór numeru instancji przy tworzeniu obiektu BACnet
- definiowanie szablonu domyślnych nazw obiektów BACnet
- wybór języka domyślnych nazw obiektów BACnet: PL, EN, GE, LT
- import/export do pliku konfiguracji ustawień mapowania - Nowe funkcjonalności okna rekordów licznika:
- dzielnik przy kalkulacji wartości
- możliwość zmiany kalkulacji i jednostki po utworzeniu obiektu BACnet
- uzupełniona lista jednostek BACnet
- dodatkowy wiersz rekordu mapujący status z nagłówka datagramu - Modyfikacja trybu Analyzer:
- dodanie połączenia bezpośredniego PTP po adresie 254
- wysłanie komendy SELECT z użyciem adresu secondary
- wysłanie komendy normalizacyjnej SND_NKE
- wysłanie zapytania o dane REQ_UD2
- konfiguracja dodatkowego czasu timeout
R 1
S 1.1.10
- Znane utrudnienia podczas aktualizacji z wersji 1.1.10:
- po zdalnej aktualizacji sterownik może wrócić do pierwotnej wersji firmware (zalecane połączenie bezpośrednie)
- po aktualizacji sterownik może wymagać resetu, poprzez odłączenie zasilania aż do zgaśnięcia diod LED portu Ethernet
- po aktualizacji strona sterownika może być widoczna na innym porcie http - standardowym 80
- jeżeli masz zaplanowany weekend, to nie rozpoczynaj aktualizacji w piątek
