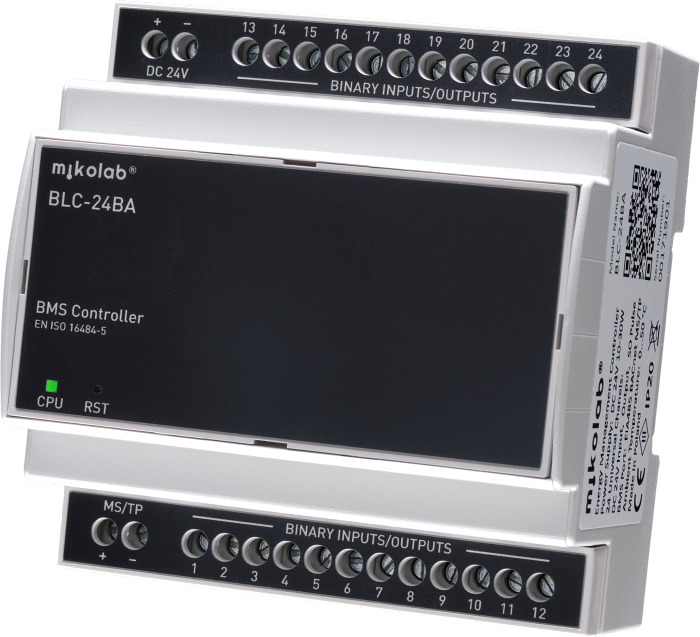

BLC-24BA
Sterownik programowalny BACnet MS/TP
OPIS
PODŁĄCZENIE WE/WY
PODŁĄCZENIE BACnet®
WYMIARY
SPECYFIKACJA
| Zasilanie | |
| napięcie | DC 24V (12-30V) |
| pobór mocy | 0,5 W |
| Port komunikacyjny | |
| standard elektryczny | EIA-485 |
| protokół BMS | BACnet MS/TP (EN16484-5) |
| adresacja MAC | programowa z autoadaptacją |
| prędkość transmisji | 9,6 kbit/s (1,2 km) |
| 19,2 kbit/s (1,2 km) | |
| 38,4 kbit/s (1,2 km) | |
| 57,6 kbit/s (1,2 km) | |
| 76,8 kbit/s (1,2 km) | |
| 115,2 kbit/s (1,0 km) | |
| wielkość segmentu | max 128 urządzeń |
| Domyślne ustawienia BACnet | |
| prędkość transmisji | 76,8 kbit/s |
| Device ID | numer seryjny |
| MAC address | auto (65-127) |
| Kanały binarne jako wejścia | |
| rodzaj | źródło |
| napięcie | DC 5V |
| prąd | 5 mA |
| obiekt BACnet | Binary value (domyślny) |
| Binary input | |
| Accumulator | |
| Kanały binarne jako wyjścia | |
| rodzaj | dren |
| rodzaj kontaktu | tranzystor |
| napięcie | DC 24V |
| prąd wyjścia | max 100 mA |
| zabezpieczenie | przeciążeniowe |
| zwarciowe | |
| obiekt BACnet | Binary value (domyślny) |
| BInary Output | |
| Wskaźnik led CPU | |
| nasłuchiwanie sieci | miga wolno (400/400 ms) |
| praca w sieci | miga szybko (50/50 ms) |
| usterka | świeci ciągle |
| Obudowa | |
| materiał | samogasnący PC/ABS |
| stopień ochrony IEC60529 | panel czołowy IP40 |
| korpus ze złączami IP20 | |
| wymiary DIN43880 | 5 modułów po 18 mm |
| wymiary WxSxG | 91x88x62 mm |
| waga | 167 g |
| Złącza | |
| rodzaj | śrubowe |
| wypinane | nie |
| przekrój żyły | 0,14 - 2,5 mm2 |
| moment obrotowy | 0,57 Nm |
| Montaż | |
| tablice rozdzielcze | DIN43880 |
| mocowanie | na szynie TH35 (IEC60715) |
| orientacja | pozioma dla poprawnego chłodzenia |
| Środowisko pracy | |
| temperatura | -30..50°C |
| wilgotność względna | 10-90% (bez kondensacji) |
DO POBRANIA
Karta katalogowa .pdfNOTY WYDANIA
Zgodnie ze standardem BACnet®, oprogramowanie układowe sterownika składa się z dwóch elementów: Firmware_Revision (R), związanego z protokołem BACnet® oraz Application_Software_Version (S), związanego ze sprzętem. Oba elementy są rozwijane i numerowane niezależnie, natomiast plik z oprogramowaniem aktualizacyjnym zawiera oba komponenty.
R 1.6.2
S 1.5.1
rekomendowany
- Usprawniono mechanizm automatycznego nadawania adresu MAC
- Poprawiono obsługę pustego wskazania w Notification Class hotfix
- Usunięto problem znikających linii w Smart Binding hotfix
- Zmieniono nazwę domyślną obiektu MV102 na "Config memory"
- Dodano do MV102 pozycję "Delete All", która działa podobnie do "Restore default", ale dodatkowo usuwa wszystkie obiekty niekonfiguracyje new
- Doprecyzowano opisy stanów obiektu MV102
- Zmieniono nazwę domyślną MV103 na "System info"
- Dodano obsługę usługi I Am przy budowaniu tablicy bindingu
- Zmieniono moment wysłania I Am po zmianie adresu MAC
- Dodano reinicjalizację subskrypcji COV po zmianie ID i MAC
R 1.6.1
S 1.5.0
Firmware wycofany
R 1.6.0
S 1.4.1
- Dodano właściwość Reliability do obiektów Multistate Value
- Naprawiono mechanizm zmiany Baud Rate przez program MST
- Dodano wprowadzenie referencji dla żródła Feedback Value we właściwości Device Type obiektu Binary Output
np. zapis "FB=BI7" spowoduje wykorzystanie wartości Binary Input 7 w algorytmie alarmowania Command Failure new
- Zmodyfikowano mechanizm WINK, tak że zapala na 5 s wszystkie diody led
R 1.6.0
S 1.4.0
- Dodano właściwość Reliability do obiektów Multistate Value
- Naprawiono mechanizm zmiany Baud Rate przez program MST
- Dodano wprowadzenie referencji dla żródła Feedback Value we właściwości Device Type obiektu Binary Output
np. zapis "FB=BI7" spowoduje wykorzystanie wartości Binary Input 7 w algorytmie alarmowania Command Failure new
- Zwiększono poziom bezpieczeństwa zapisu/odczytu pamięci FLASH
- Wprowadzono informowanie o błędach zapisu/odczytu pamięci FLASH we właściwości Reliability obiektu MV102 (Flash memory)
- Dodano obiekt konfiguracyjny MV103 (System status) z informacjami diagnostycznymi new
- Wyeliminowano zawieszanie się kanałów we/wy przy usuwaniu linii programu Smart Switching hotfix
- Dodano obsługę usługi WINK new
R 1.5.4
S 1.3.1
- Poprawiono działanie usługi Get Event Information
- Poprawiono mechanizm potwierdzania alarmów
- Poprawiono flagi potwierdzeń alarmów
- Zablokowano generowanie fałszywych zdarzeń przy restarcie sterownika
- Dodano rozpoznawanie nowych modeli sterowników z dwuliterowymi nazwami np. BLC-24BL.
- Dodano aktualizację stanów diod led na początku inicjalizacji
R 1.5.2
S 1.2.11
- Usunięto zawieszanie się sterownika przy usłudze Get Event Information hotfix
- Wyłączenie pomiaru napięcia baterii w trybie serwisowym debugON
R 1.5.1
S 1.2.8
- Dodano usługę alarmowania własnego dla obiektów: Analog Value, Program new
- Wprowadzono fizyczne czyszczenie pamięci flash po przytrzymaniu przycisku RST lub ustawieniu MV102 na wartość Restore Default (poprzednio czyszczony był jedynie wskaźnik)
R 1.5.1
S 1.2.7
- Dodano usługę alarmowania własnego dla obiektów: Analog Value, Program new
- Wprowadzono mechanizm odzyskiwania danych z pamięci podtrzymywanej bateryjnie przy spadku napięcia baterii poniżej 2V
R 1.4.3
S 1.2.2
- Dodano usługi Create Object i Delete Object dla obiektów: Accumulator, Analog Value, Binary Input, Binary Output, Binary Value, Notifcation Class new
- Dodano usługę alarmowania własnego dla obiektów: Binary Input, Binary Output, Binary Value new
- Dodano usługę Acknowledge Alarm new
- Dodano usługę Get Alarm Summary new
- Dodano usługę Get Event Information new
- Dodano właściwość Feedback Value w obiektach Binary Output new
- Poprawiono algorytm liczący impulsy w obiektach Accumulator hotfix
- Poprawiono kody błędów przy tworzeniu obiektów
- Wprowadzono odtwarzanie domyślnych obiektów reprezentujących wejścia/wyjścia (BV1...BV24) w sterowniku bez zapisanej konfiguracji
- Zmieniono domyślną nazwę AV101 na "BACnet ID"
- Wymuszono kasowanie konfiguracji w przypadku Downgrade z wersji R1.4.0_S1.2.0
- Dodano mechanizm wykonywania kopii zapasowej pamięci bateryjnej w pamięci flash przy zapisywaniu konfiguracji hotfix
- Dodano mechanizm odtwarzania zawartości pammięci bateryjnej z flash przy rozładowanej baterii hotfix
- Naprawiono migrację konfiguracji po upgrade
R 1.3.0
S 1.0.7
- Dodano procedurę tworzenia kopii zapasowej konfiguracji sterownika new
- Dodano procedurę odtwarzania kopii zapasowej konfiguracji sterownika new
- Dodano usługę Atomic Write File new
- Dodano usługę Atomic Read File new
- Dodano zapis konfiguracji sterownika do pamięci flash podczas procedury odtwarzania kopii zapasowej new
