BLC-230BM
Sterownik programowalny BACnet MS/TP
OPIS

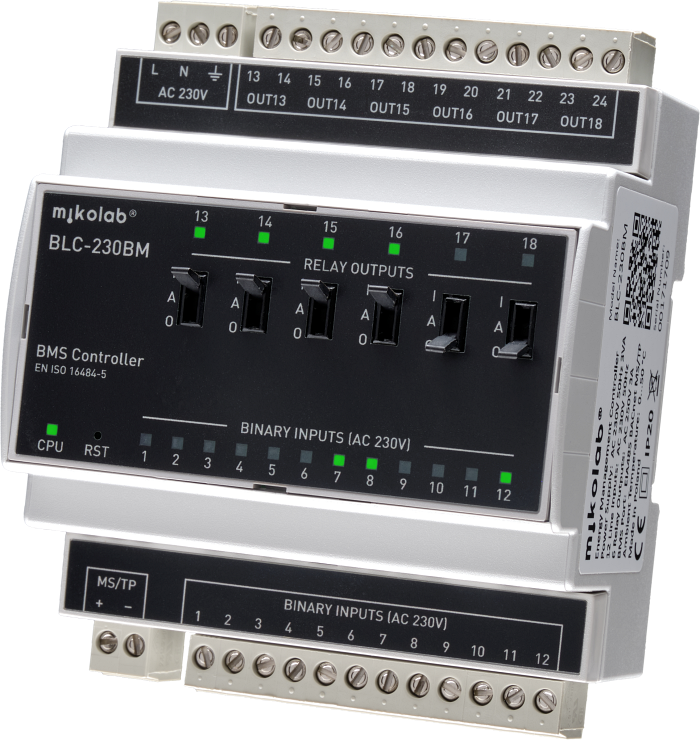

Sterownik BLC-230BM jest przeznaczony do sterowania i monitorowania obwodów w rozdzielnicach elektrycznych, pracujących pod nadzorem systemu automatyki budynku BMS. Oprogramowanie sterownika oparto na standardowych typach obiektów, właściwości i usług międzynarodowego standardu BACnet®. W związku z tym, jest on gotowy do współpracy z każdym urządzeniem i oprogramowaniem zgodnym z tym standardem. Automatyczna adresacja i prekonfigurowane obiekty wejść/wyjść umożliwiają korzystanie ze sterownika natychmiast po podłączeniu do sieci
PODŁĄCZENIE WE/WY
PODŁĄCZENIE BACnet®
WYMIARY
SPECYFIKACJA
| Zasilanie | |
| napięcie | AC 230V (±10 %) |
| pobór mocy | 3 VA |
| Port komunikacyjny | |
| standard elektryczny | EIA-485 |
| protokół BMS | BACnet MS/TP (EN16484-5) |
| adresacja MAC | programowa z autoadaptacją |
| prędkość transmisji | 9,6 kbit/s (1,2 km) |
| 19,2 kbit/s (1,2 km) | |
| 38,4 kbit/s (1,2 km) | |
| 57,6 kbit/s (1,2 km) | |
| 76,8 kbit/s (1,2 km) | |
| 115,2 kbit/s (1,0 km) | |
| wielkość segmentu | max 128 urządzeń |
| Domyślne ustawienia BACnet | |
| prędkość transmisji | 76,8 kbit/s |
| Device ID | numer seryjny |
| MAC address | auto (65-127) |
| Wejścia binarne | |
| napięcie | AC 50Hz 230V |
| impedancja | 10 kOhm |
| prąd | 1,25 mA |
| obiekt BACnet | Binary input (domyślny) |
| Binary value | |
| Wyjścia binarne | |
| rodzaj kontaktu | przekaźnik (normally open) |
| napięcie | max DC 30V |
| max AC 250V | |
| prąd | max 3A AC1 |
| Przełączniki A-0-R | tak |
| obiekt BACnet | Binary output (domyślny) |
| Binary value | |
| Wskaźnik led CPU | |
| nasłuchiwanie sieci | miga wolno (400/400 ms) |
| praca w sieci | miga szybko (50/50 ms) |
| usterka | świeci ciągle |
| Wskaźniki led we/wy | |
| elektrycznie zwarte | świeci ciągle |
| elektrycznie rozwarte | nie świeci |
| Obudowa | |
| materiał | samogasnący PC/ABS |
| stopień ochrony IEC60529 | panel czołowy IP40 |
| korpus ze złączami IP20 | |
| wymiary DIN43880 | 5 modułów po 18 mm |
| wymiary WxSxG | 108x88x66 mm |
| waga | 251 g |
| Złącza | |
| rodzaj | śrubowe |
| wypinane | tak |
| przekrój żyły | 0,14 - 2,5 mm2 |
| moment obrotowy | 0,57 Nm |
| Montaż | |
| tablice rozdzielcze | DIN43880 |
| mocowanie | na szynie TH35 (IEC60715) |
| orientacja | pozioma dla poprawnego chłodzenia |
| Środowisko pracy | |
| temperatura | -30..50°C |
| wilgotność względna | 10-90% (bez kondensacji) |
DO POBRANIA
Karta katalogowa .pdfNOTY WYDANIA
Zgodnie ze standardem BACnet®, oprogramowanie układowe sterownika składa się z dwóch elementów: Firmware_Revision (R), związanego z protokołem BACnet® oraz Application_Software_Version (S), związanego ze sprzętem. Oba elementy są rozwijane i numerowane niezależnie, natomiast plik z oprogramowaniem aktualizacyjnym zawiera oba komponenty.
- Usprawniono mechanizm automatycznego nadawania adresu MAC
- Poprawiono obsługę pustego wskazania w Notification Class hotfix
- Usunięto problem znikających linii w Smart Binding hotfix
- Zmieniono nazwę domyślną MV103 na "Configuration"
- Dodano do MV103 pozycję "Delete All", która działa podobnie do "Restore default", ale dodatkowo usuwa wszystkie obiekty niekonfiguracyje new
- Dodano obsługę usługi I Am przy budowaniu tablicy bindingu
- Zmieniono nazwę domyślną obiektu MV102 na "Config memory"
- Doprecyzowanie opisów stanów obiektu MV102
- Zmiana momentu wysłania I Am po zmianie adresu MAC
- Dodano reinicjalizację subskrypcji COV po zmianie ID i MAC
- Dodano właściwość Reliability do obiektów Multistate Value
- Naprawiono mechanizm zmiany Baud Rate przez program MST
- Dodano wprowadzenie referencji dla żródła Feedback Value we właściwości Device Type obiektu Binary Output
np. zapis "FB=BI7" spowoduje wykorzystanie wartości Binary Input 7 w algorytmie alarmowania Command Failure new
- Zwiększono poziom bezpieczeństwa zapisu/odczytu pamięci FLASH
- Wprowadzono informowanie o błędach zapisu/odczytu pamięci FLASH we właściwości Reliability obiektu MV102 (Flash memory)
- Dodano obiekt konfiguracyjny MV103 (System status) z informacjami diagnostycznymi new
- Dodano obsługę usługi WINK new
- Zoptymalizowano buforowanie RAM podczas czyszczenia sektorów FLASH hotfix
- Poprawiono działanie usługi Get Event Information
- Poprawiono mechanizm potwierdzania alarmów
- Poprawiono flagi potwierdzeń alarmów
- Zablokowano generowanie fałszywych zdarzeń przy restarcie sterownika
- Dodano rozpoznawanie nowych modeli sterowników z dwuliterowymi nazwami np. BLC-230BM
- Dodano aktualizację stanów diod led na początku inicjalizacji
