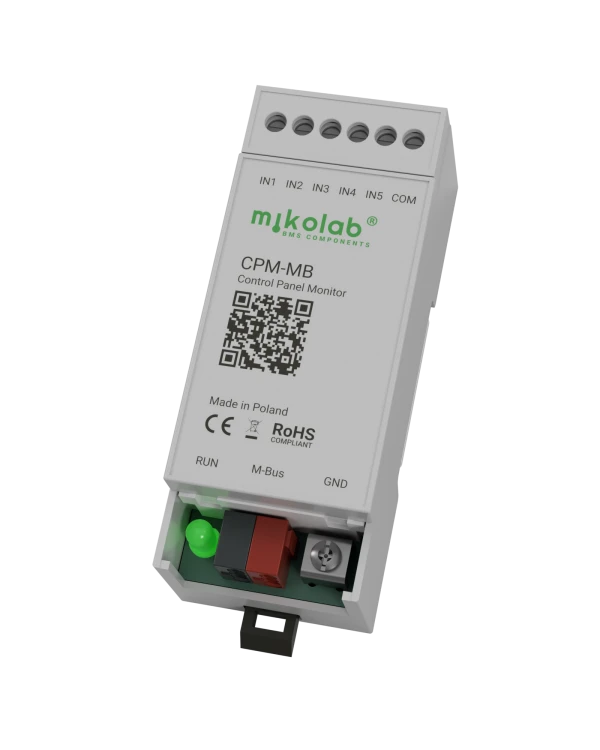

Adresowalny moduł monitoringu rozdzielnic CPM-MB
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Skontaktuj się z nami – dla partnerów biznesowych oferujemy indywidualne warunki cenowe.
Kod produktu: 012A-23852
Nadzoruj stan rozdzielnic i szaf sterowniczych
z modułem monitoringu instalacji krytycznych CPM-MB
Dlaczego warto wybrać CPM-MB?
CPM-MB to moduł przeznaczony do monitorowania instalacji krytycznych, w szczególności rozdzielnic i szaf sterowniczych. W połączeniu z bramką BLC-MBUS-ALM umożliwia stworzenie niezawodnego systemu nadzoru, niezależnego od zasilania monitorowanych instalacji i urządzeń pośredniczących. Stany wejść, temperatura i wilgotność są przekazywane do systemu BACnet. Zasilanie i transmisja danych odbywają się za pośrednictwem dwużyłowej magistrali komunikacyjnej zgodnej z protokołem alarmowym M-Bus. Dzięki temu instalacja jest prostsza, bardziej odporna na zakłócenia i łatwa do rozbudowy.
Kluczowe właściwości
Monitoruj stany alarmowe
Pięć wejść binarnych umożliwia nadzór styków bezpotencjałowych i szybką identyfikację nieprawidłowości w rozdzielnicach oraz szafach sterowniczych.
Kontroluj warunki pracy
Wbudowany czujnik temperatury i wilgotności względnej pozwala stale nadzorować środowisko pracy urządzeń i reagować zanim pojawi się awaria.
Łatwo identyfikuj urządzenia
Numer seryjny urządzenia jest jednocześnie jego unikalnym adresem, co ułatwia uruchomienie systemu i późniejszą diagnostykę.
Instaluj wygodnie
Zasilanie poprzez magistralę komunikacyjną, dowolna polaryzacja oraz swobodna topologia magistrali upraszczają okablowanie i skracają czas montażu.
Pracuj niezawodnie
Prądowa transmisja danych o wysokiej odporności na zakłócenia oraz odczyt nawet 100 czujników w około 10 sekund pomagają budować stabilny system nadzoru.
Montaż gotowy do obiektu
Kompaktowa obudowa do montażu na szynie DIN sprawdza się w standardowych rozdzielnicach i szafach sterowniczych, także tam, gdzie liczy się oszczędność miejsca.
Podłączenie modułu
CPM-MB komunikuje się za pomocą protokołu alarmowego M-Bus PN-EN-13757-3 Annex D. Do pracy systemu należy użyć bramki komunikacyjnej BLC-MBUS-ALM, która pełni funkcję M-Bus Master, zasila urządzenia i inicjuje komunikację. Bramka umożliwia integrację do 100 czujników WLS-MB i CPM-MB z systemem BACnet IP.
Specyfikacja
Środowisko pracy
- Wilgotność względna (obudowa) 10-90% (bez kondensacji)
- Temperatura -30..50°C
Zasilanie
- Pobór prądu 2UL (<3 mA)
- Z magistrali komunikacyjnej DC 24-42V
Komunikacja
- Zabezpieczenie Przepięciowe, zwarciowe
- Polaryzacja Dowolna
Wskaźnik LED
Wejścia binarne
- Cykl pomiarowy 1s
- Sygnał testujący 3,3V, 5mA
- Przeznaczenie dla styków bezpotencjałowych
- Ilość 5
Wbudowane czujniki
- Wilgotność względna 0...100%
- Temperatura -40...125°C
Obudowa
- Waga 56g
- Wymiary W x S x G 90,0 x 36,1 x 32,2 mm
- Kolor szary (RAL 7035)
- Materiał samogasnący PC/ABS
Montaż
- Bezpośrednio do podłoża 1 wkręt
- Na szynie DIN TH35 (szerokość 2 moduły)
Pliki do pobrania
mikolab CPM-MB_KKpl v1.2.pdf
539.16 kB
Karta katalogowa CPM-MB v1.2
Bezpieczeństwo produktu
Producent
mikolab Mirosław Kot Spółka Jawna
Stanisława Kulczyńskiego 14/45
02-777 Warszawa, Polska
